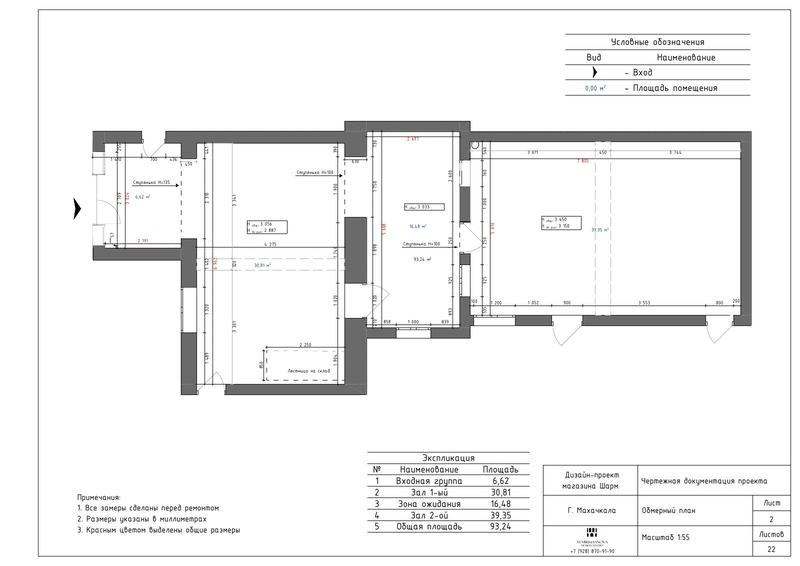

Лист 02 — Обмерный план
Рабочая документация
Магазин женской одежды · Махачкала “ШАРМ”
- Площадь
- 93,24 м²
- Назначение
- Магазин: входная группа, два торговых зала, зона ожидания, примерочные
- Состав проекта
- 36 листов: чертежи, развёртки, визуализации, ведомость
- Стилистика
- Светлый мрамор, латунь и классические молдинги
РесепшенВизуализации:
Проект в 3D
Концепция:
О проекте
светлый магазин, где хочется задержаться
Площадь 93,24 м² мы разделили на входную группу (6,62 м²), первый торговый зал (30,81 м²), зону ожидания (16,48 м²) и второй зал (39,35 м²).
Одежда представлена на латунных стойках и в шкафах из тёмного дерева, стены и проёмы отделаны мрамором с крупным рисунком. Для зоны ожидания — кресла, зеркало в золочёной раме и мраморная стойка кассы.
Чертежи проекта:
Рабочая документация
01 / 21

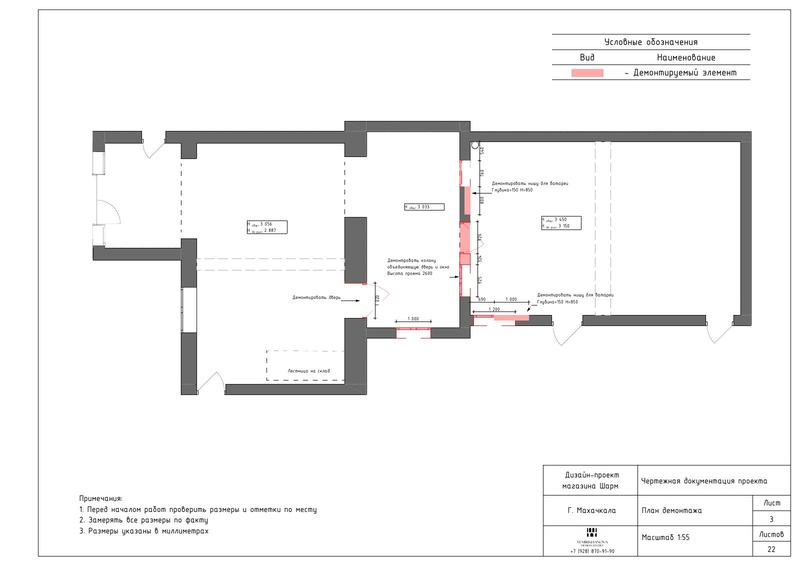

Лист 03 — План демонтажа
Рабочая документация

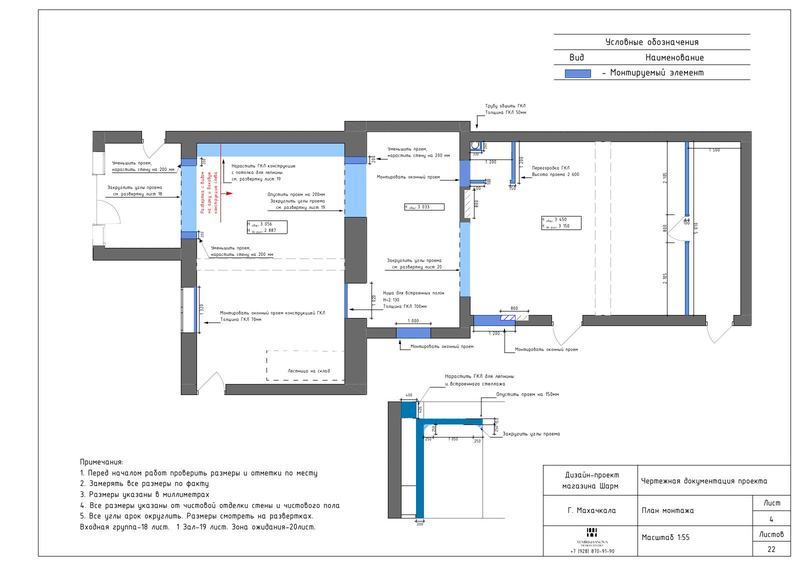

Лист 04 — План монтажа
Рабочая документация

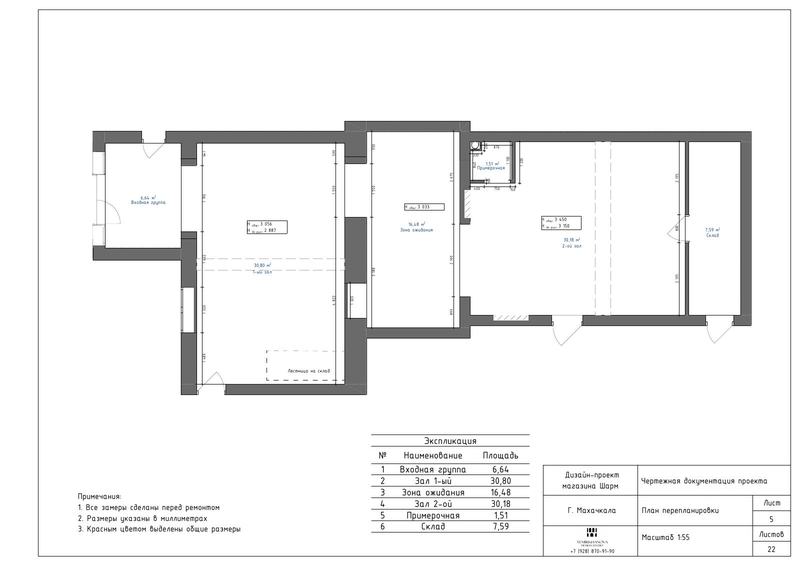

Лист 05 — План перепланировки
Рабочая документация

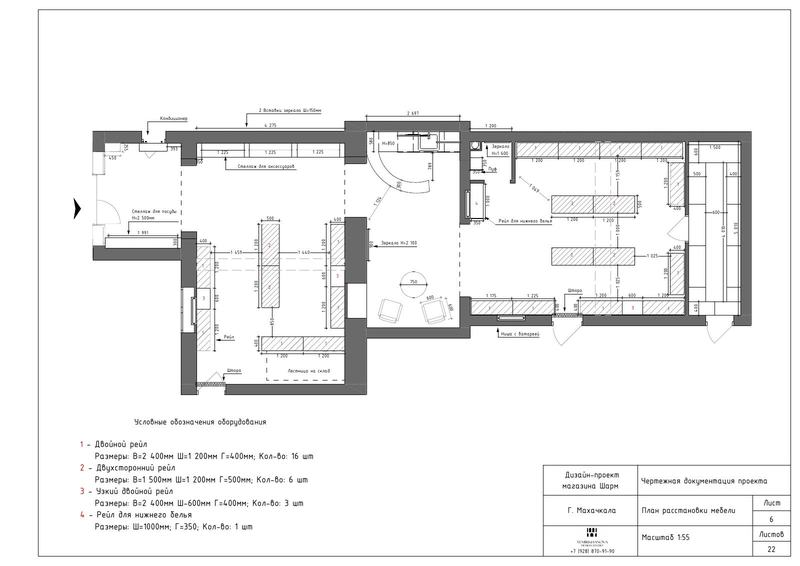

Лист 06 — План расстановки мебели
Рабочая документация

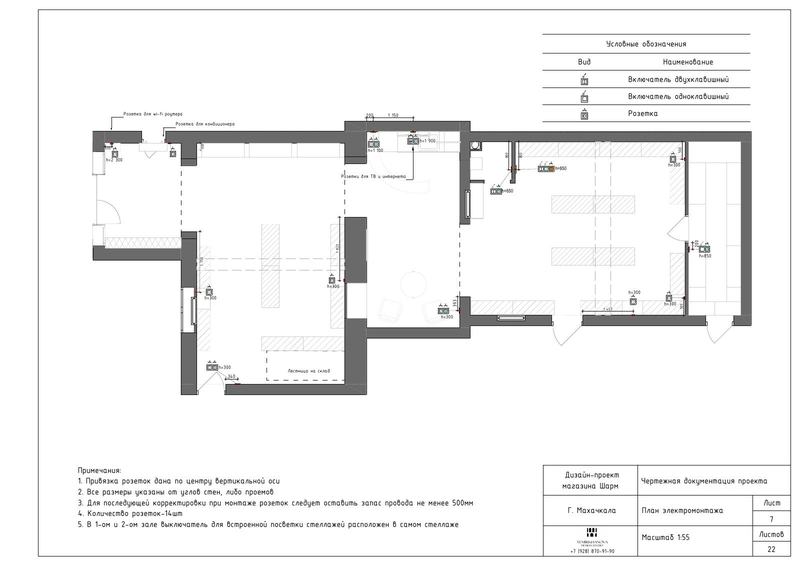

Лист 07 — План электромонтажа
Рабочая документация

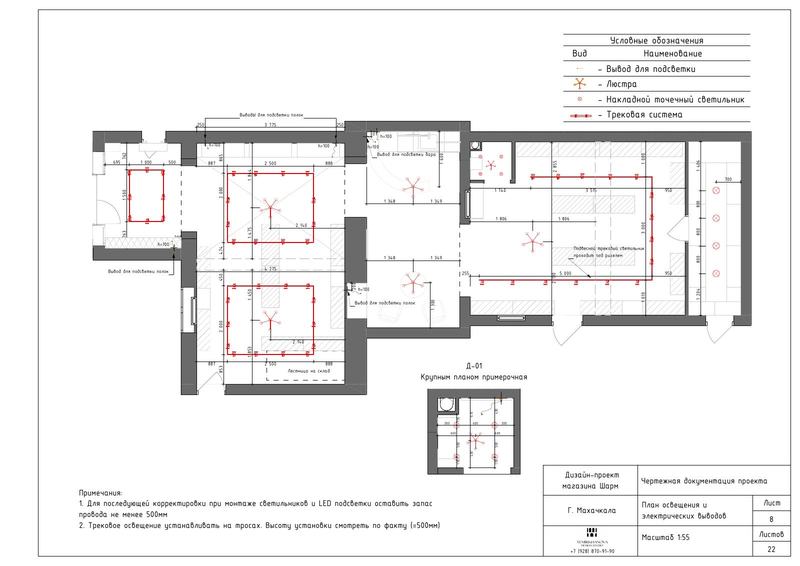

Лист 08 — План освещения и электрических выводов
Рабочая документация

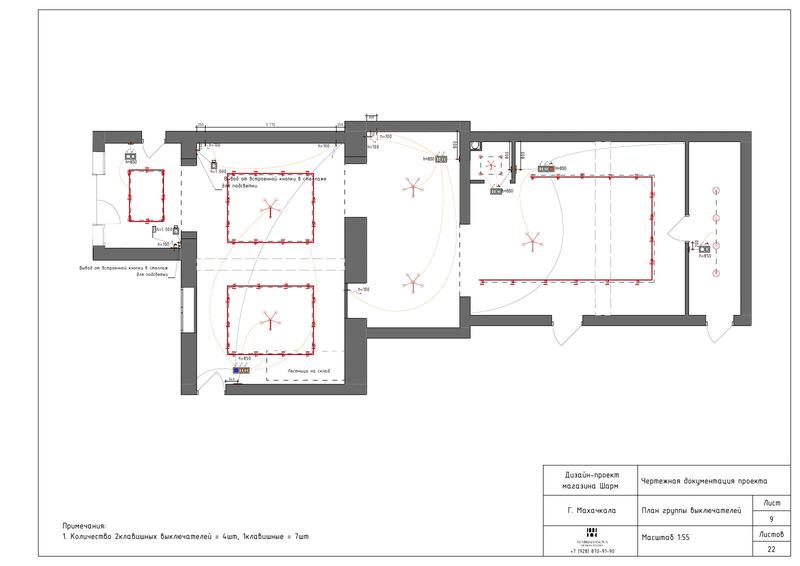

Лист 09 — План группы выключателей
Рабочая документация

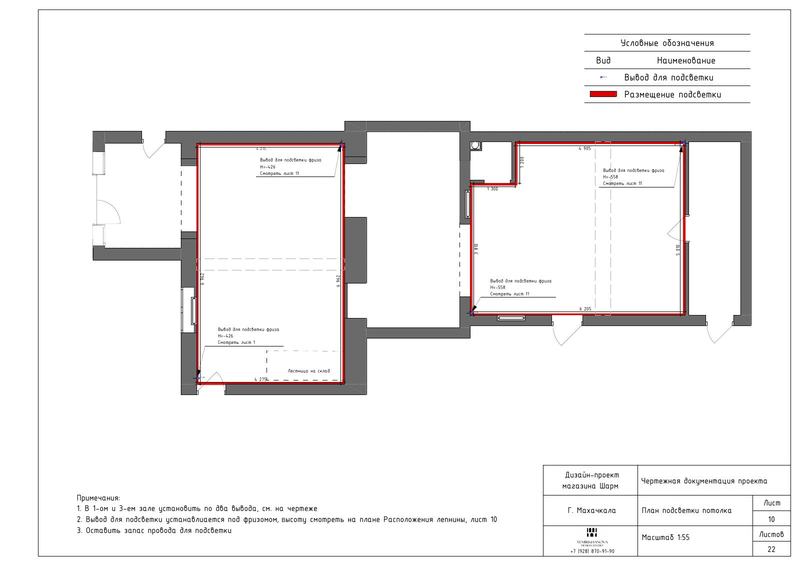

Лист 10 — План подсветки потолка
Рабочая документация

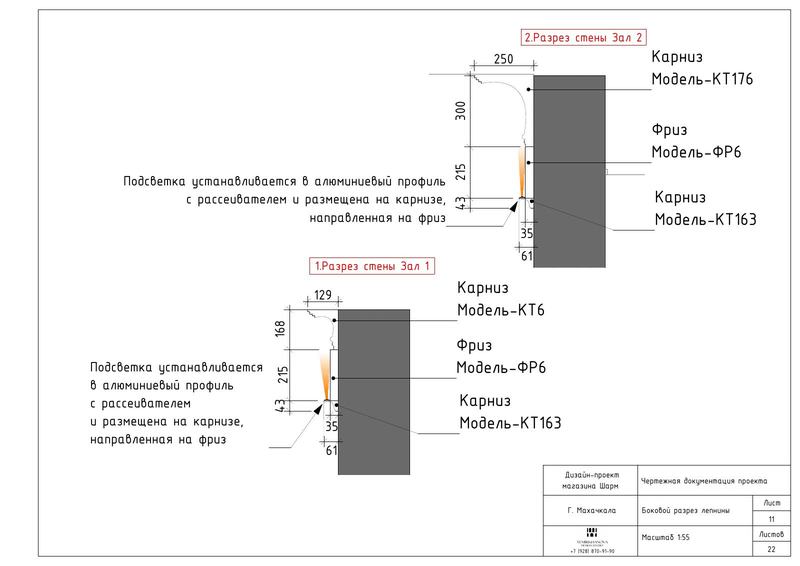

Лист 11 — Боковой разрез лепнины
Рабочая документация

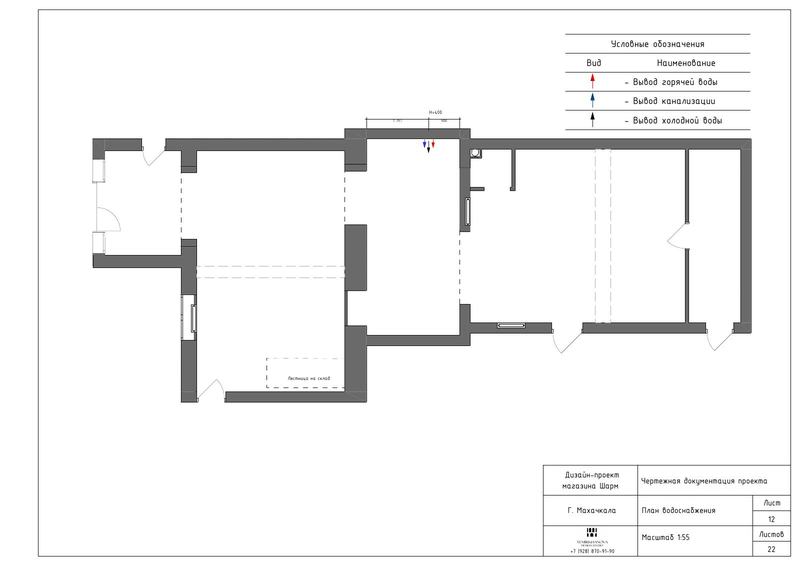

Лист 12 — План водоснабжения
Рабочая документация

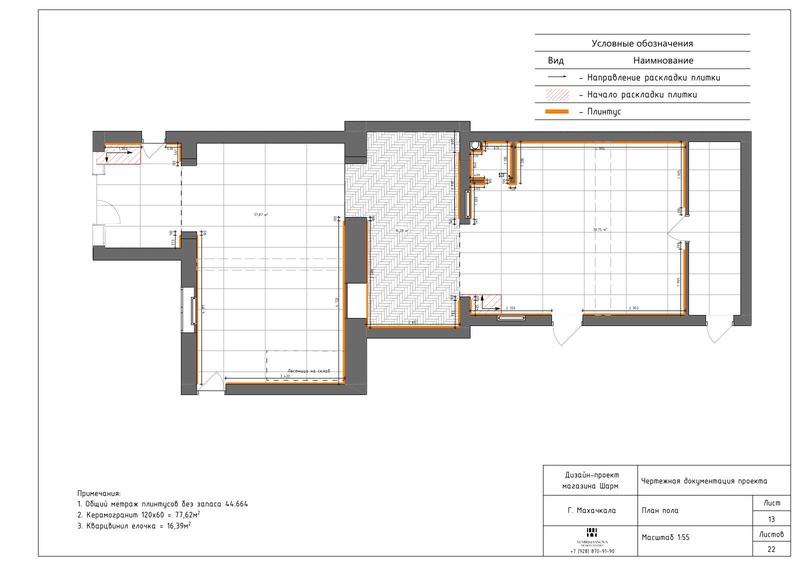

Лист 13 — План пола
Рабочая документация

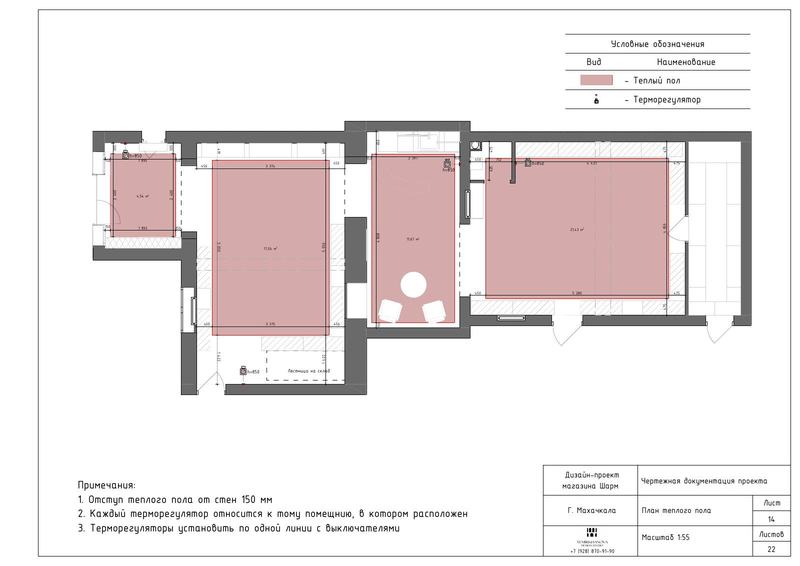

Лист 14 — План тёплого пола
Рабочая документация

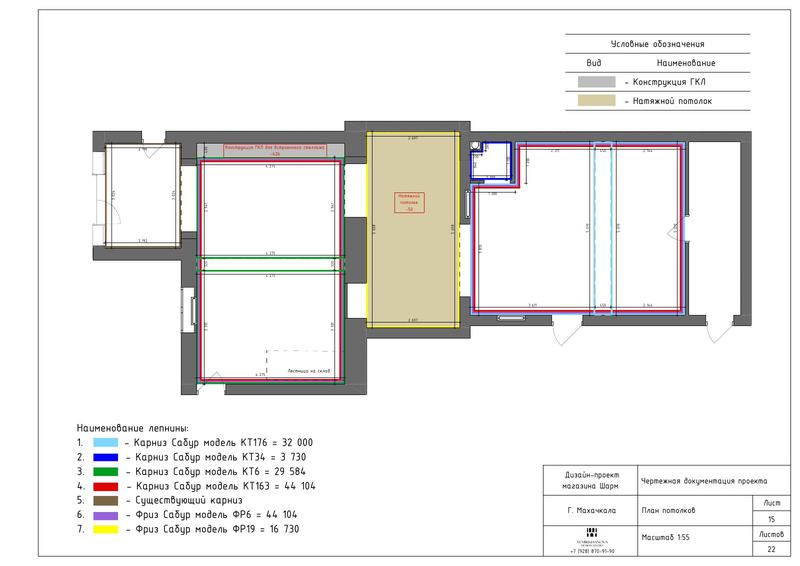

Лист 15 — План потолков
Рабочая документация

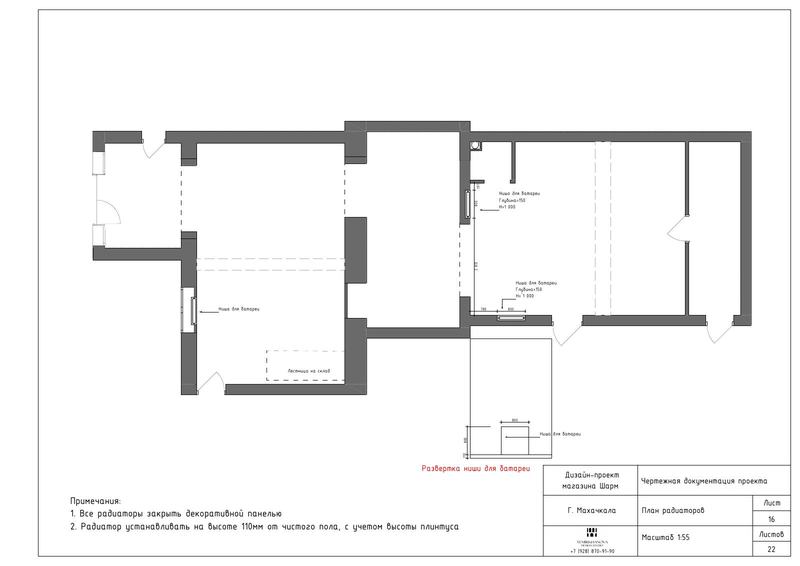

Лист 16 — План радиаторов
Рабочая документация

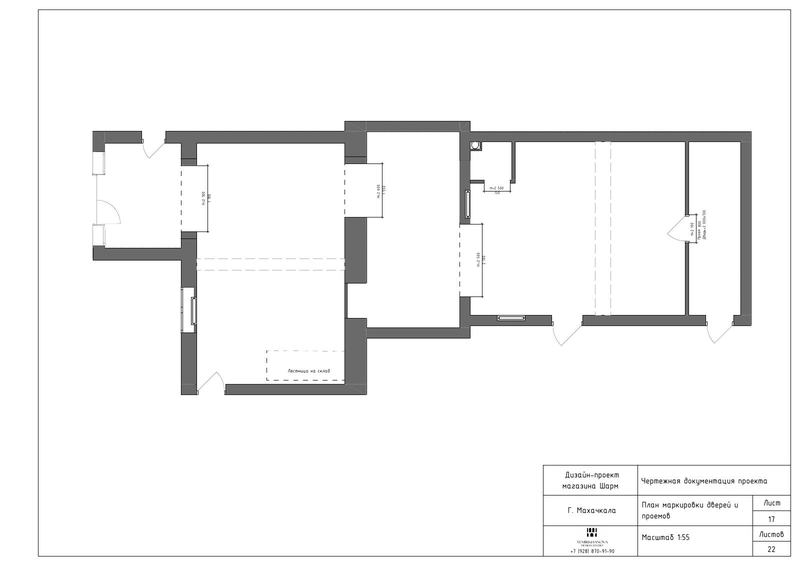

Лист 17 — План маркировки дверей и проёмов
Рабочая документация

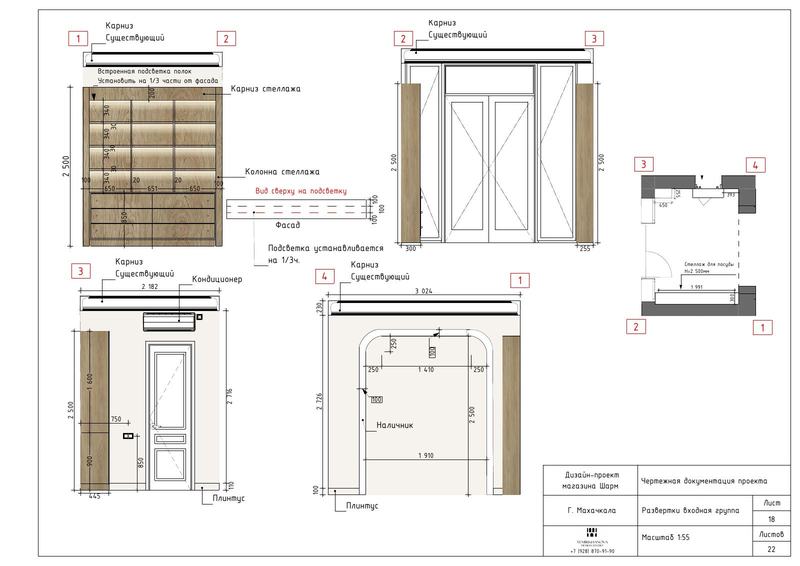

Лист 18 — Развёртки входной группы
Рабочая документация

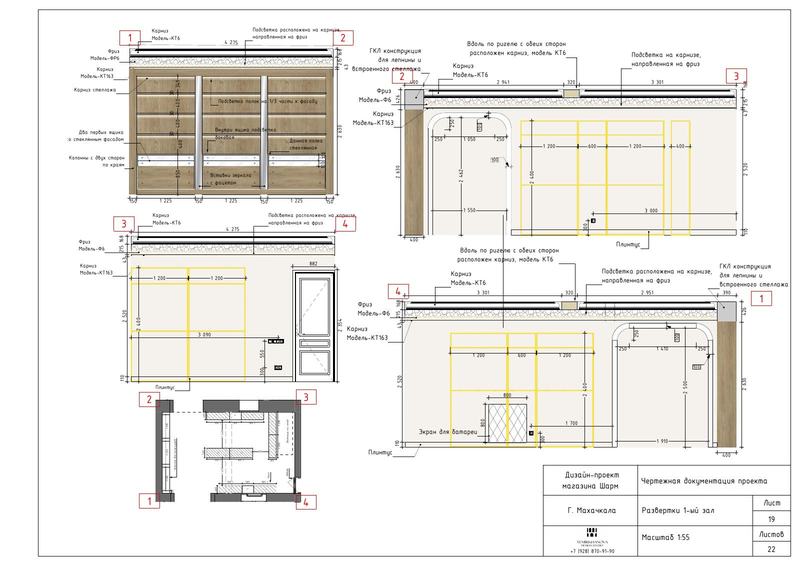

Лист 19 — Развёртки первого зала
Рабочая документация

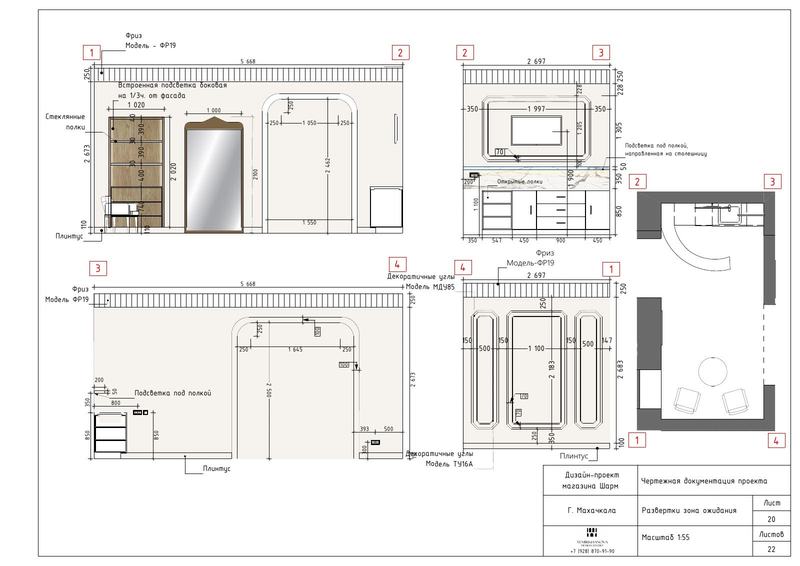

Лист 20 — Развёртки зоны ожидания
Рабочая документация

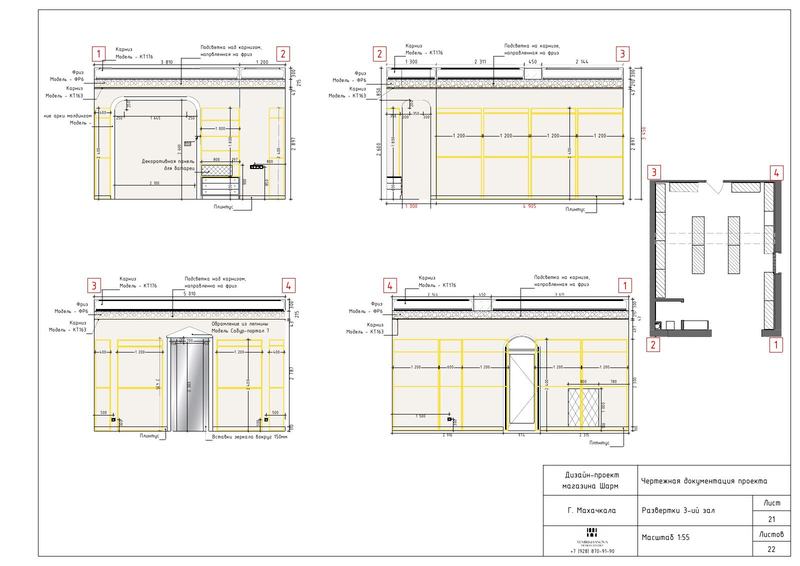

Лист 21 — Развёртки второго зала
Рабочая документация

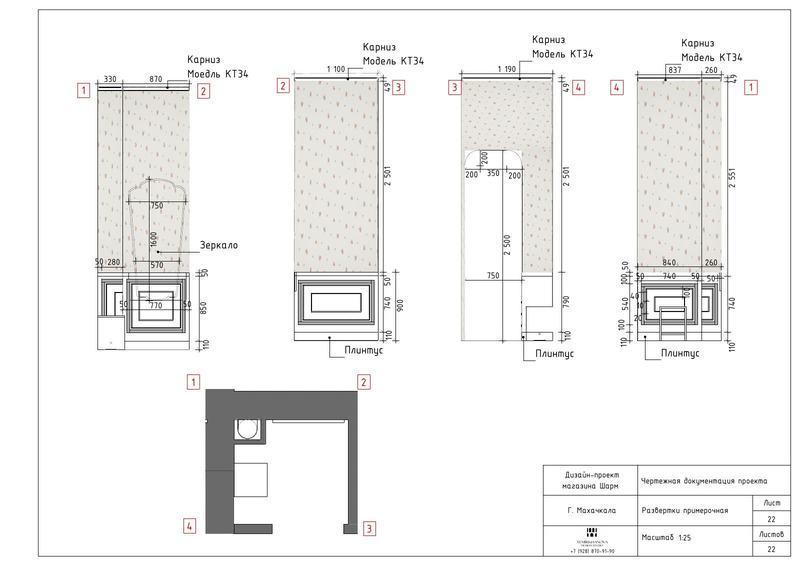

Лист 22 — Развёртки примерочной
